PCB電路板的作用有哪些,PCB電路板是什么材質?這些問題在電子工程領域是非常基礎的問答內容。PCB電路板,或稱印制電路板,是電子設備中最常用的電路板之一,廣泛應用于計算機、通信、汽車、醫療和其他電子設備中。那么,PCB電路板的作用,以及PCB電路板的材質到底是什么呢?下面將詳細介紹。

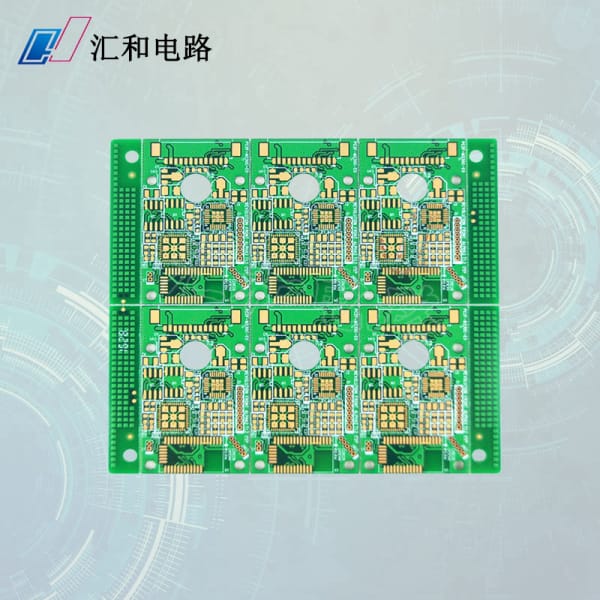

pcb電路板的作用有哪些,pcb電路板是什么材質?

一、PCB電路板的作用

1、 實現電路功能

PCB電路板的最主要作用就是實現電路功能,根據電路原理圖鋪設電路,通過導電線路將各個元器件連接起來。在不同的PCB電路板中,可以實現不同的電路功能,包括信號放大、數據處理、控制器設計、電源管理、通信電路等等。不同類別的PCB電路板都擁有各自特定的功能和應用。

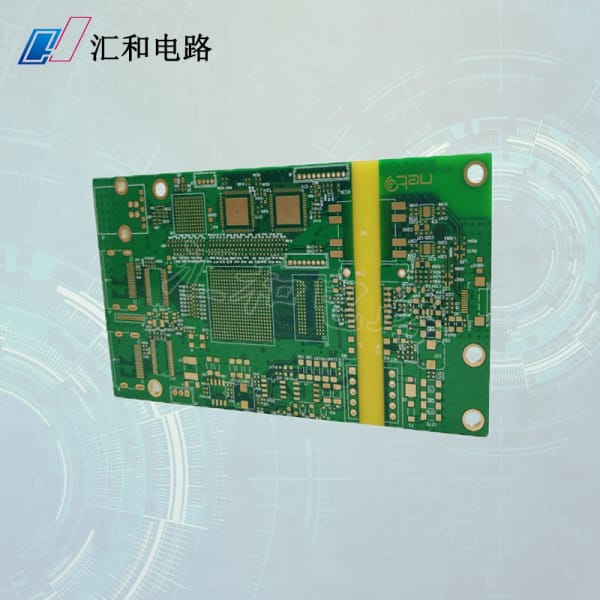

pcb電路板的作用有哪些,pcb電路板是什么材質?

2、減少電路面積

利用PCB電路板可以大大減少電路面積,相同電路的元器件可以被緊密排列,減少移位和誤差。PCB電路板通過復合材料和線路上的銅箔連接在一起,可以組合制造出非常稠密的電路。這就為電子產品的迷你化和具有更高的性能提供了可能。

3、 可靠性強

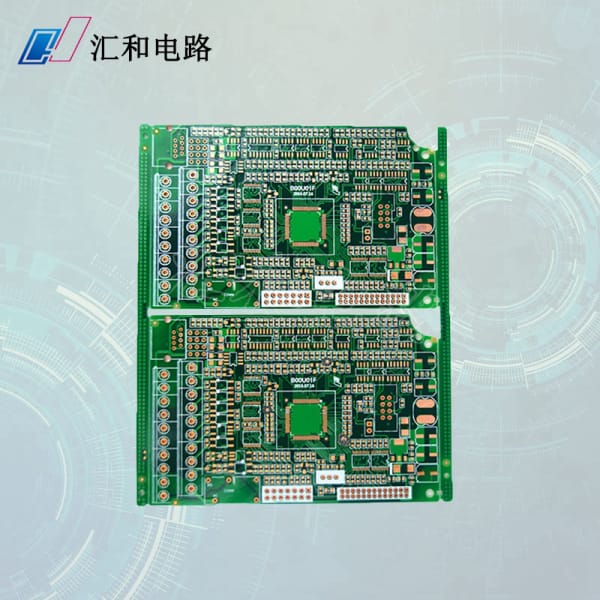

pcb電路板的作用有哪些,pcb電路板是什么材質?

PCB電路板的設計和制造都需要經過嚴格的流程和質量控制,可以保證電路的可靠性和穩定性。通過良好的設計和制造可以避免元器件之間的短路、斷路等故障,并且還可以避免電源干擾等因素帶來的影響。另外,PCB電路板的優異性能(高速、高頻、高載流等)也可以提供更高的可靠性保障。

4、便于維護和維修

PCB電路板的模塊化設計可以快速和準確地定位故障,方便設計人員和維修工程師判定問題所在,進行維護或修理。PCB電路板的標準化和可更換性,也可以幫助生產商降低維修成本和更換成本。

二、PCB電路板的材質

1、FR-4

FR-4是最常用的PCB電路板基板材料之一。它是一種廣泛使用的玻璃纖維復合材料,具有較高的強度、耐熱性和耐化學腐蝕性。FR-4電路板高質量、可靠性強、制造成本相對較低,因此使用范圍廣泛。

2、鋁基板

鋁基板與FR-4電路板不同,它使用鋁作為基材。鋁基板通常用于高功率和熱傳導方面的設計,因為鋁是優良的熱導體材料。鋁基板可以有效地把熱量導出電路板,并降低電路元器件的溫度,從而使電路中的高功率器件更加穩定。常見的鋁基板材料有ALUMINUM、Copper、Steel、Epoxy (FR-4)、Rogers等。

3、Ceramic PCB
